DDS 核心概念

接下來我們來先探到 DDS 的概念，我們可以想像 DDS 所有參與者都可以看到這個網路中的所有資訊，不論是有哪些 data writer、data reader、topic 等等。 我們稱這些資訊都在同個 GDS (global data space) 之中。 當然實際上並沒有魔法———有一個共通的空間來存這些資訊，這其實是靠著 DDS protocol 彼此交換訊息，在每個參與者本地端建立起自己的 GDS，然後不斷去更新它。

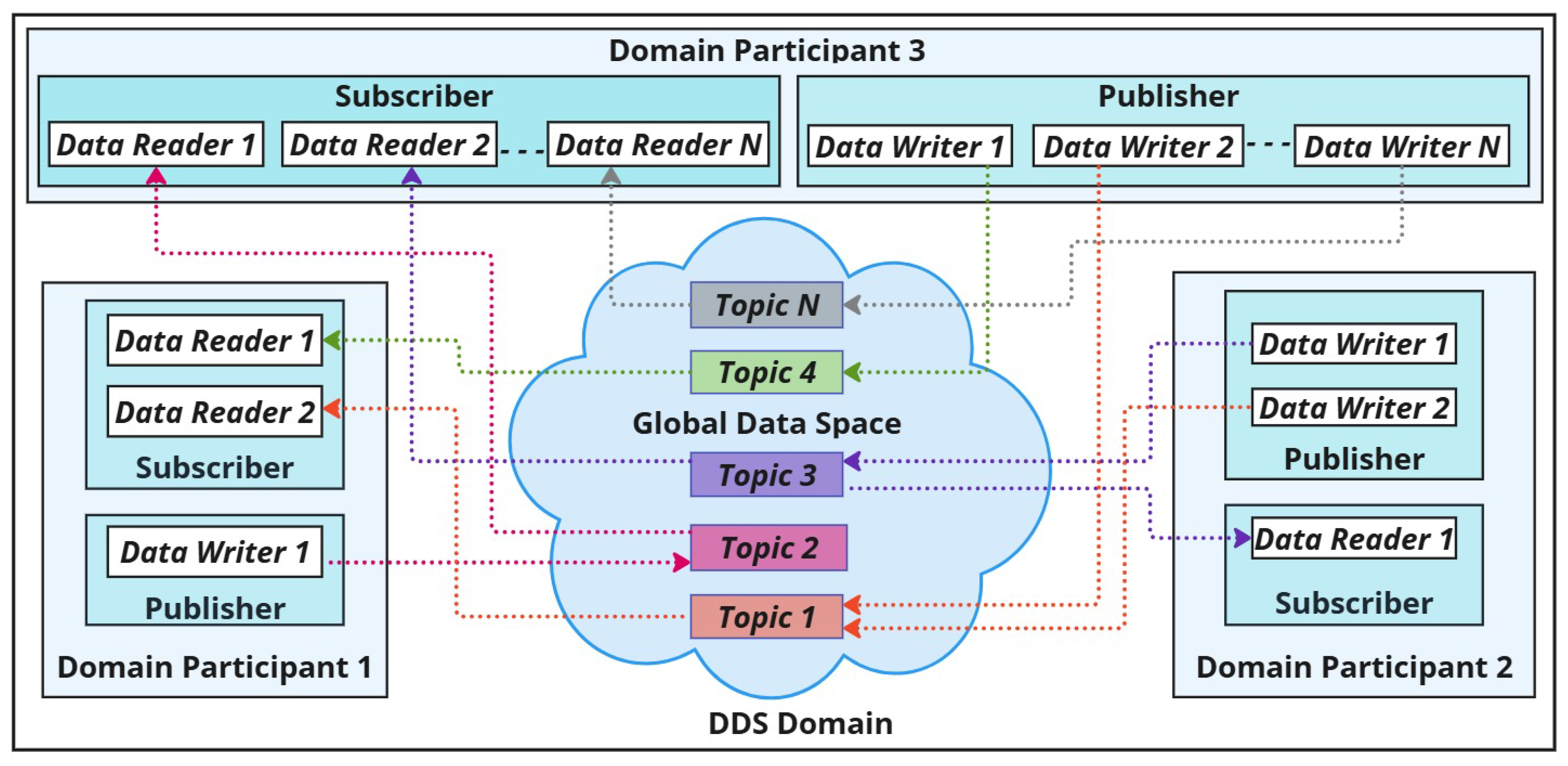

接下來讓我們參考下圖(圖源)來介紹 DDS 協定中常見的角色。

DDS architecture

DDS 角色

GDS (DDS Domain)

如同前面提到的 GDS 是一個用來儲存所有 DDS 網路資訊的概念圖，但這邊有個 DDS Domain 的概念值得注意。 有時候我們會希望可以切分不同網域，建立邏輯隔離層，確保某些節點群的資訊不會互相干擾。 這樣的設計在 DDS 中叫做 DDS domain，不同的 domain 的節點彼此是無法通訊的。

在 ROS 中，有 ROS_DOMAIN_ID 的設計，而這個設計有 ROS_DOMAIN_ID 的設計，而這個設計就是使用到 DDS domain 的概念。

Domain Participant

DDS 節點要參與某個 domain 的通訊，就會需要建立一個 participant 的身份。 這個 participant 內部包含後面我們會提到的 publisher、subscriber 等等，另外也包含 DDS 節點用來發現彼此的 builtin entities。

Topic

Topic 是 DDS data-centric 通訊的重點，定義了「這筆資料是什麼」。 Topic 包含以下資訊：

  • topic name：專屬的名稱
  • data type：資料格式應該如何
  • QoS：有哪些 quality of service，後面我們會專門來探討這個部份

Publisher / Subscriber

Publisher 和 Subscriber 可以看成 writer / reader 的管理容器。 真正送資料與收資料的，通常還是底下的 DataWriter 和 DataReader。

DataWriter / DataReader

DataWriter 負責將資料寫入某個 topic，DataReader 則負責接收對應 topic 的資料。

這一組概念是 DDS 資料流的核心：

  • writer 宣告自己會發送某種 topic
  • reader 宣告自己想接收某種 topic
  • 當 name、type、QoS 相容時，雙方才可能成功配對

資料流

從 writer 到 reader

跟點對點的傳統通訊不一樣，DDS 不重視要傳給誰，而是重視要發佈什麼東西，也就是我們前面說的 topic。 上層應用程式使用 DDS API 發布資料後，DDS middleware 就會透過 data writer 發布某個 topic 的資料。 對面的應用程式由於也使用 DDS API 說要關注某個 topic 資料，DDS middleware 的 data reader 就會從 writer 那邊收取資料，並且通知上層應用已經有收到資料了。

topic 配對

如同前面我們說過的 topic 有三個部份 name、type、QoS，writer 和 reader 的 topic 要都對上，才能夠進行連線。 不過值得注意的是 QoS 並不是要百分之百完全一致才行，而是只要符合一定規則就能相通，這個我們稱之為 RxO。

一對多、多對多

由於 DDS 使用 topic 的方式來傳輸資料，所以當然可以有多個 publisher 對一個 topic 送資料，或是多個 subscriber 從同一個 topic 收資料。 不過 DDS 他特別有效率的地方是如果發現有多個接收方的時候，它不會使用 unicast 的方式，而是使用 multicast 來傳送，這可以有效減少網路的封包數量。
